检测气体:甲烷 (CH4)
测试范围:0 - 100000ppm. m
检测原理:激光检测
安装方式:LCD

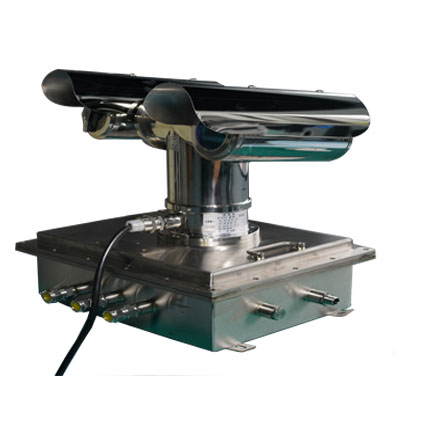

产品描述: LGT-200 型智能云台式激光甲烷遥测仪为河南驰诚电气股份有限公司研发生产的防爆监控与气体探测为 一体的新一代 天然气泄漏监测设备 , 产品由防爆云台 、视频监测 、气体检测三部分组成 , ...
LGT-200 型智能云台式激光甲烷遥测仪为河南驰诚电气股份有限公司研发生产的防爆监控与气体探测为 一体的新一代 天然气泄漏监测设备 , 产品由防爆云台 、视频监测 、气体检测三部分组成 ,
具备认证机构颁发的防爆认证、 slL2认证。 产品可设置巡检轨迹 , 激光气体遥测系统按照巡检轨迹进行连续检测 , 一 台设备即可实现大范围空间的泄漏监测 , 若检测值大于设定的报警阈值 , 设备则发出警示 , 同时视频监测系统自动录制现 场视频 , 便于管理者定位、 查找泄漏点。
具有内置加热功能 , 确保产品在-40C仍可以正常工作 , 避免玻璃窗口因天气变化引起的结晶 、结露或积雪;具有指示光功能 , 指示光始终与甲烷检测激光保持一致 , 通过指示光可快速定位泄漏区域;整体产品防护达到 IP68 , 适用于各种户外环境;配套监控软件 , 软件具有气体浓度及视频监视、 运动轨迹设置、 历史数据查询、 报警视频自动录像等功能;
1.检测对象:甲烷CH4
2.检测原理:可调谐半导体激光吸收光谱技术
3.灵敏度:3ppm.m
4.响应时间(T90):T90≤0.1S
5.检测浓度范围:0-50000PPM∙M
6.最远检测距离:≥100m
7.防护等级:IP68,提供检验报告
8.防爆等级:Exd IIC T6 Gb ,Ex tD A21 IP66/68 T80℃",提供防爆证书
9.检测激光安全等级 :CLASS Ⅰ
10.指示激光安全等级:CLASS Ⅲ
11.指示激光:常亮/闪烁/关闭
12.采用市电供电,运营商专线传输数据
13.摄像机
(1)图像传感器:不低于400万像素逐行扫描,1/1.8英寸CMOS;
(2)最大光圈:F1.6~F3.5;
(3)变焦倍数:不低于25倍光学变焦,支持电动和手动变焦;
(4)最低照度:彩色为0.05Lux@F1.6,黑白为 0.01Lux@F1.6;
(5)分辨率和帧率:不低于1920×1080、25fps;
(6)信噪比:>52dB;
(7)视频压缩标准:H.265/H.264;
(8)信号传输:支持以太网接口和光纤接口。
14.云台
(1)水平转动范围:0°~360°;
(2)垂直转动范围:+90°~-90°;
(3)转动角速度:0.1°/S~15°/S;
(4)步进角:优于0.1。;
(5)可靠耐用,满足全天候、长期连续转动的运行,要求其采用的轴承和电机,运行寿命应大于20000小时;
(6)具有定期自动校准功能,防止运动轨迹因积累误差而偏离设置。
15、后端设备
应配备搭载后台软件的相关硬件设备,具体要求如下:
(1)在0℃~40℃的温度范围内、40%~65%的湿度范围内应能正常工作;
(2)供电电源应采用 220V/AC,且在±10%电压范围内能够正常运行;
(3)应配置不小于24寸LED 显示屏;
(4)不低于英特尔i5四核,3.2GHz;
(5)内存类型:8G/DDR4/SDRAM;
(6)显卡:不低于2GB;
(7)配置硬盘录像机;
(8)键盘和鼠标;
(9)存储能力应能满足报警信息及视频存储时间不低于90天的要求;
(10)能够输出 RS485 (TCP/IP或Modbus RTU协议)或4~20mA模拟信号,输出信息应包括浓度测量值、泄漏报警、故障报警等;
(11)能够输出视频信号,输出信息应包括监控画面的所有内容。
16、配套管理平台
应配备相应的后台软件以实现各类监控、设置功能,具体要求如下:
1)具备实时监控功能,监控界面应同步显示下列信息:
(1)视频图像;
(2)探测器工作状态;
(3)检测点的当前可燃气体浓度(单位:ppm·m)和报警信息;
2)具备可燃气体泄漏报警功能,具体要求如下:
(1)能够根据检测到的可燃气体浓度数据,综合分析从而判定泄漏事件,并产生报警信息,同时以声、光两种方式进行提示;
(2)可手动设置可燃气体的报警浓度阈值;
(3)当发现的可燃气体浓度超过报警阈值时,应对该点进行定点连续检测。
3)自动巡检功能
(1)支持设置预置点,探测器自动依次对各预置点进行定点检测,可设置检测的时长,预置点不少于100个;
(2)支持设置巡检轨迹,轨迹应支持自由曲线,探测器自动精确的沿轨迹进行连续检测。
4)手动控制功能
(1)支持手动调整摄像机焦距;
(2)支持手动操作云台转动。
5)报警视频录制和存储:自动根据报警信息录制视频,并存储。
6)报警记录查询功能:
(1)显示报警记录清单,记录应包括可燃气体浓度值、位置;
(2)支持对报警时录制的视频文件进行回放。
说明书一份。

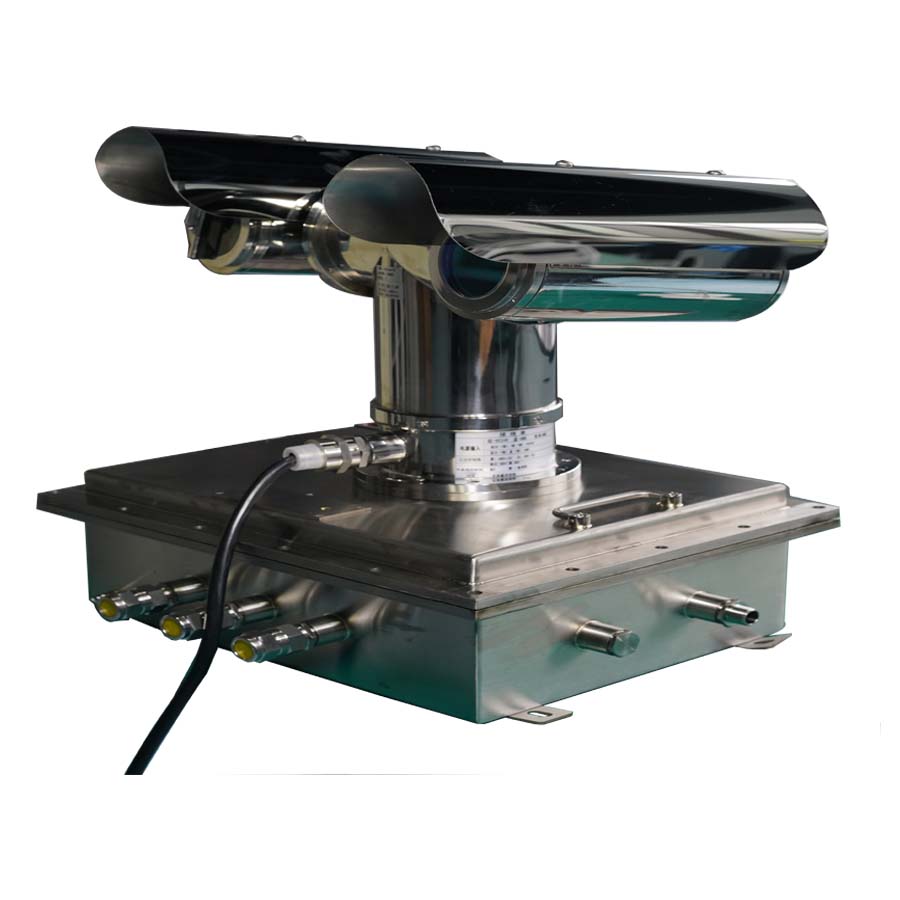

LGT-200智能云台式激光甲烷遥测仪
